在工業平臺、維修通道、設備通道等場景中，鋼格柵板的承載力直接關系到安全性和可靠性。很多用戶在選型時會關注“能不能踩穩”、“能不能過叉車”等問題，但往往缺乏實際依據。為了客觀評價鋼格柵板的具體特性，最近一批常見規格的鋼格柵板在專業檢測機構實現了承載力檢測。根據國家技術標準，模擬實際工況，對不同規格、跨度、支撐條件下的板體進行均布荷載和集中荷載試驗。結果以真實數據呈現，為工程選型提供參考。
一、鋼格柵板測試對象及方法表示

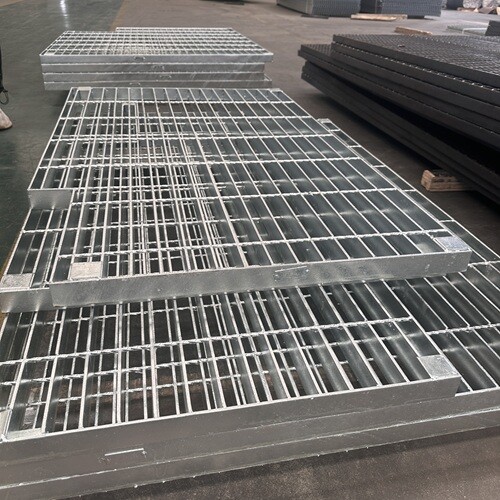

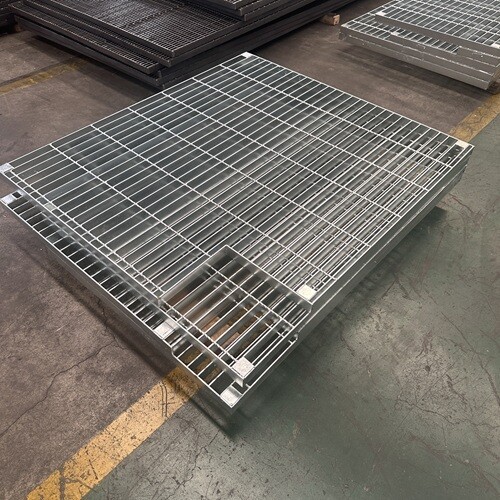

本次試驗選用三種一般規格的熱
鍍鋅鋼格柵板，均為規范
壓焊工藝生產。
規格一：G303/30/50×3mm，間隔30mm，橫杠間隔50mm
規格二：G405/40/100×5mm，間隔40mm，橫杠間隔100mm
規格三：G505/50/100，扁鋼500×5mm，間隔50mm，橫杠間隔100mm
檢測跨度分別為1000mm、1500mm和2000mm，兩側支撐簡單，載入方式為均布載荷和集中載荷。根據位移傳感器的記錄撓度變化，觀察結構變形，確定是否滿足使用要求。
二、鋼格柵板均布荷載檢測結果
模擬人行和輕型設備的通行條件，逐漸載入設計荷載的1.5倍。
G303/30/50 承重2.00mm跨度為1000mmkN/m2時撓度為2.1mm，無明顯變形；
1500mm跨度下同規格，承重1.5kN/m2時撓度為4.3mm，仍在安全范圍內；
G405/40/100 2000mm跨度下，承重2.5kN/m2時撓度為5.6mm，結構穩定；
G505/50/100 承重3.00mm跨度為2000mmkN/m2時撓度為4.8mm，表現優異。
測試表明，在常規人行和輕載條件下，三種規格均可滿足規定。
三、鋼格柵板集中荷載檢測結果
模擬小推車、叉車輪壓等部位的受力情況，在板中位置增加集中力。
G303/30/50 承受1.0kn集中荷載時，部分無凹陷，焊點無松脫；
G405/40/100 承擔1.5kn時，橫杠無明顯彎曲；
G505/50/100 2.0公斤時，結構完整，卸載后恢復正常。
扁鋼破裂、焊點脫落等結構性破壞在檢測中未發生。
四、鋼格柵板長期載入和反復載荷性能
模擬長期使用，進行24小時連續載入和1000次循環載入實驗。
所有樣品長期載入后無永久變形，撓度回彈率超過98%；
循環載入后，焊點無裂紋擴展，結構完整性保持良好；
表面
鍍鋅層不會因振動而脫落。
數據顯示，
鋼格柵板具有良好的耐久性和抗疲勞性。
五、鋼格柵板影響承載力的重要因素
測試數據反映了幾個重要的規律。
扁鋼規格越大，間隔越低，承載能力越強；
跨度提升會明顯影響撓度，建議合理設置支撐間隔；
橫桿間隔對整個剛度有影響，密布橫桿可提高穩定性；
焊縫質量是承載力的前提，空焊或漏焊會大大降低特性。
