鋼格柵尺寸測量的隱形陷阱:90%的人栽在這些細節上

發布時間:2025-05-14

鋼格柵的尺寸測量看似簡單,實則隱藏著許多專業的奧秘。由于測量不當,許多項目在安裝過程中存在間隙過大、切割浪費甚至結構安全隱患。本文將揭示老安裝人員永遠不會輕易透露的尺寸測量秘訣,幫助您避免常見誤區。

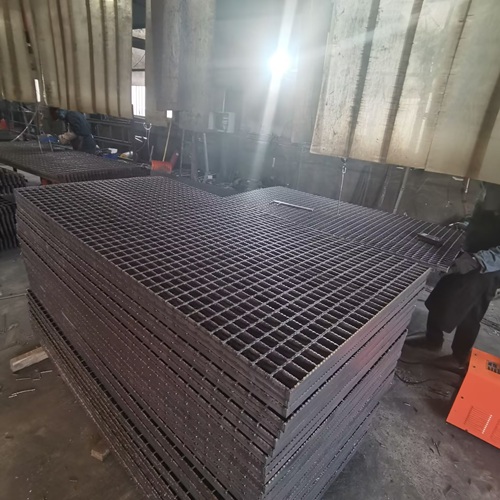

鋼格柵尺寸測量的隱形陷阱:90%的人栽在這些細節上

誤區一:忽略鋼格柵匹配的整體尺寸。


網格積累誤差是安裝錯位的罪魁禍首。如果測量時只記錄總長度和寬度,忽略了單個網格的精確尺寸,100個網格的微小誤差會導致終端無法連接。某地鐵項目0.5mm/格子誤差累積,最終出現15mm的安裝間隙。

正確做法:

同時測量10個連續網格的總尺寸和中心距。

單格平均尺寸與理論值之間的偏差

要求供應商提供網格排列示意圖確認節點位置

誤區二:鋼格柵忽略熱脹冷縮的大小余量


溫差變形常被低估。在30℃溫差環境下,鋼格柵長度每10米變化4.2.mm。一個北方電廠冬天安裝的格柵,夏天由于膨脹而導致邊緣擠壓變形。

專業化測量方法:

在測量時記錄環境溫度

預留量按使用地極端溫差計算。

高溫度環境測量值應降低0.04%的長度

應增加0.05%的低溫環境測量值

誤區三:鋼格柵平面測量忽略立體變形


焊接應力變形肉眼難以區分。看似平整的鋼格柵,放置后可能會翹曲0.5-3毫米/m。由于忽略了這個問題,一個商業綜合體的玻璃護欄和格柵之間有明顯的間隙。

鋼格柵尺寸測量的隱形陷阱:90%的人栽在這些細節上

立體檢測技巧:

將格柵懸空放置24小時釋放應力

四角和中心點的高度差用激光水準儀檢測。

對角線長度的差應該≤3mm/m

誤區四:鋼格柵測量連接部位的草率


螺栓孔偏差引起連鎖反應。1mm的孔距誤差可能導致整排螺栓無法安裝。因此,一家化工廠延誤了兩周的工期。

精確測量要點:

用數字游標卡尺測量孔徑

孔位坐標從基準邊開始標注。

檢查20%的孔距并記錄最大偏差值

誤區五:鋼格柵邊緣處理測量缺失


邊緣厚度不均勻影響密封性能。同一格柵邊緣的厚度差可能達到1.5。mm,造成防水膠帶密封失效。

邊緣測量規范:

每隔300mm測量一次包邊厚度

檢查鎖邊接縫處的過渡平滑度

確定倒角度一致性(通常45)°±2°)

專業化測量工具清單
激光器(精度)測距儀±0.5mm/m)

數字游標卡尺(分辨率0.01mm)

直角尺校驗儀(檢測垂直度)

表面輪廓儀(測量波浪變形)

紅外線溫度計(修正熱脹冷縮)
